Co to jest patch panel i dlaczego jest niezbędny w każdej profesjonalnej sieci?

Każdy, kto buduje sieć komputerową – czy to w domu, czy w biurze – marzy o porządku i niezawodności. Niestety, często kończy się to chaotyczną plątaniną kabli wpiętych bezpośrednio do switcha. Wygląda to nieprofesjonalnie, utrudnia diagnostykę i naraża drogi sprzęt na uszkodzenia. Rozwiązaniem tego problemu jest jeden, często niedoceniany element: patch panel, zwany również panelem krosowniczym.

Czym on jest i dlaczego instalatorzy uważają go za absolutną podstawę każdej dobrze wykonanej szafy RACK? Wyjaśnijmy to w najprostszy możliwy sposób.

Co to jest patch panel? Definicja bez tajemnic

W najprostszych słowach, patch panel to pasywny element sieciowy (nie wymaga zasilania), który wygląda jak podłużna listwa z rzędem gniazd sieciowych (portów RJ45) z przodu. Jego głównym zadaniem jest służenie jako centralny punkt zakończenia wszystkich kabli sieciowych, które są na stałe rozprowadzone w budynku (w ścianach, podłogach, sufitach).

Zamiast ciągnąć długi kabel z gniazdka w pokoju prosto do switcha, podłączasz go do "tyłu" patch panela. Dopiero z "przodu" patch panela, za pomocą krótkich, elastycznych kabli (tzw. patchcordów), łączysz odpowiednie porty ze switchem.

Patch panel to swoista "stacja przesiadkowa" dla sygnału sieciowego.

Dlaczego patch panel jest tak ważny? 4 kluczowe korzyści

Brak patch panela to jeden z najczęstszych błędów początkujących. Oto, dlaczego jego zastosowanie jest standardem w profesjonalnych instalacjach:

1. Organizacja i estetyka

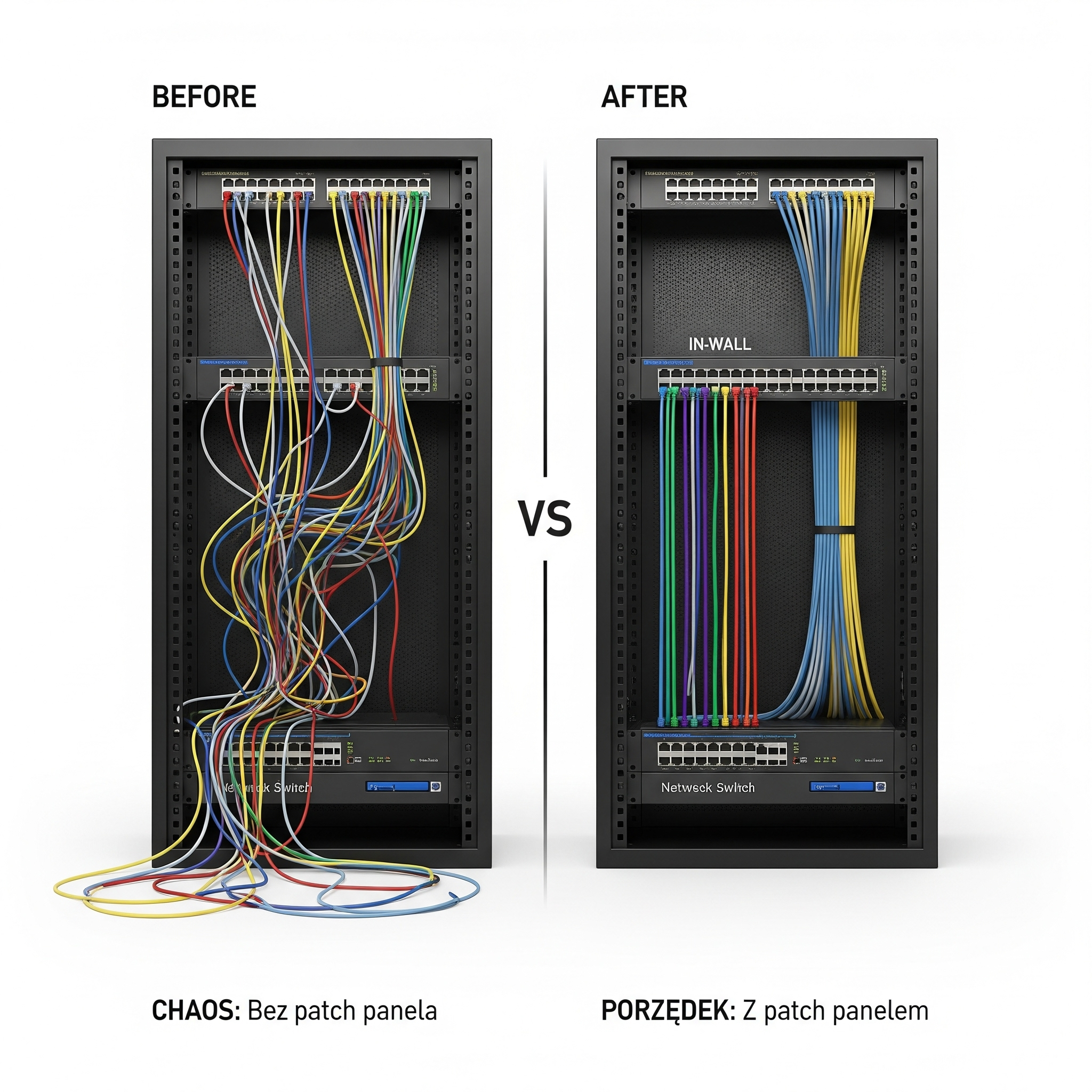

To najbardziej oczywista zaleta. Zamiast chaotycznego "spaghetti" z kabli, otrzymujesz przejrzysty i logiczny układ. Wszystkie kable stałe zbiegają się w jednym miejscu. Krótkie patchcordy łączące patch panel ze switchem można łatwo zorganizować, co nadaje całej szafie RACK profesjonalny wygląd.

2. Ochrona drogiego sprzętu (switcha)

To niezwykle ważny, a często pomijany argument. Porty w switchu sieciowym są delikatne i mają ograniczoną żywotność cykli wpinania/wypinania. Jeśli często zmieniasz podłączenie urządzeń, wpinając kable bezpośrednio do switcha, narażasz jego porty na zużycie. Uszkodzenie portu w switchu jest problematyczne i kosztowne. Patch panel przejmuje na siebie całe "mechaniczne zużycie". W razie uszkodzenia gniazda w patch panelu, jego wymiana jest nieporównywalnie tańsza i łatwiejsza.

3. Elastyczność i łatwość zarządzania

Wyobraź sobie, że chcesz przenieść biurko pracownika do innego pokoju. Bez patch panela musiałbyś przepinać długie, sztywne kable instalacyjne. Z patch panelem wystarczy przepiąć jeden krótki patchcord z jednego portu switcha do drugiego. Chcesz tymczasowo odłączyć jakiś obwód? Wypinasz patchcord. Całe zarządzanie siecią staje się proste i intuicyjne.

4. Uproszczona diagnostyka

Gdy któreś z urządzeń w sieci przestaje działać, patch panel staje się idealnym punktem diagnostycznym. Możesz łatwo sprawdzić testerem zarówno stałą linię (gniazdo-patch panel), jak i połączenie patch panel-switch, szybko izolując źródło problemu.

Jak to działa w praktyce? Schemat połączeń

Typowy tor kablowy w sieci z patch panelem wygląda następująco:

1. Komputer lub inne urządzenie końcowe.
2. Gniazdko sieciowe RJ45 w ścianie.
3. Kabel instalacyjny (sztywny drut) prowadzony w ścianie.
4. Tył patch panela (tutaj kabel jest na stałe zakańczany na złączach LSA).
5. Przód patch panela (gniazdo RJ45).
6. Krótki kabel krosowy (patchcord).
7. Switch sieciowy.

Podsumowanie: Inwestycja, która zawsze się opłaca

Patch panel nie jest zbędnym wydatkiem. To fundamentalny element, który wprowadza porządek, chroni sprzęt i zapewnia elastyczność na lata. Jeśli planujesz budowę nawet niewielkiej, domowej sieci i chcesz zrobić to "jak należy", umieszczenie patch panela w szafie RACK powinno być jednym z pierwszych punktów na Twojej liście.
